IRK

Kit fotocellule di protezione con 1, 2 o 4 raggi proiettore- ricevitore ed amplificatore remoto

Il kit IRK è particolarmente indicato come protezione di accesso per ascensori e porte automatiche
in applicazioni sensibili all’aspetto economico.

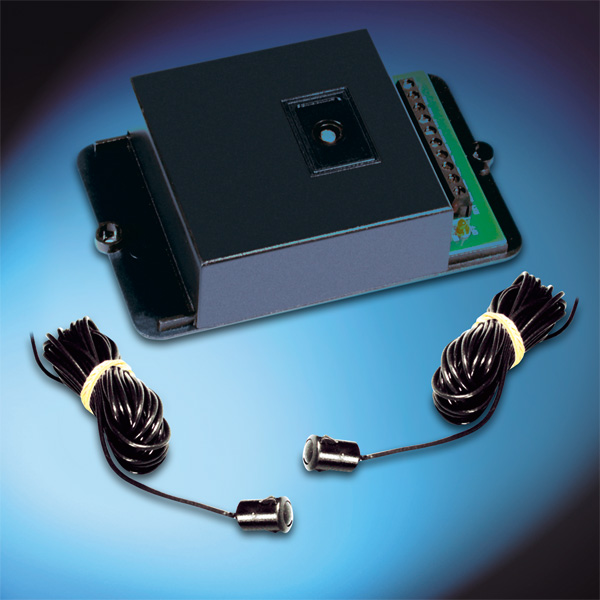

Il kit è composto da una centralina che può gestire,
a seconda del modello, da 1 a 4 fotocellule miniaturizzate proiettore-ricevitore, facilmente inseribili
snap-in in fori di diametro 13mm. con auto-bloccaggio e basso profilo d’ingombro esterno.

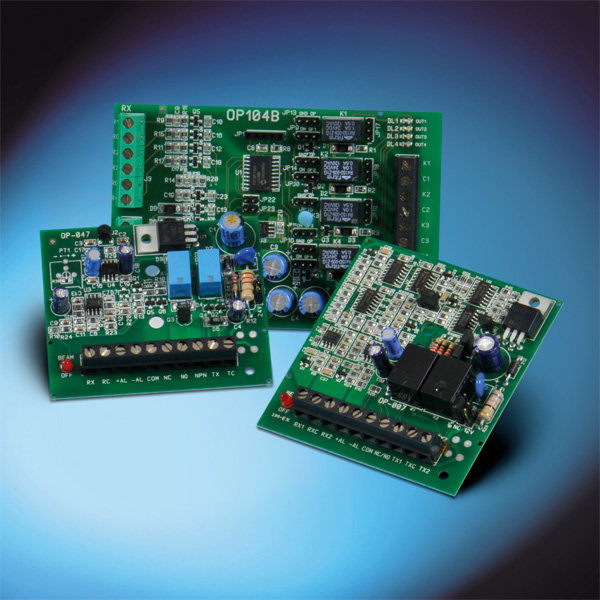

Nella centralina, da montarsi sul tetto della cabina, è contenuta l’elettronica di amplificazione dei sensori
e l’uscita elettrica NA-NC a doppi relè in cascata per migliorare la sicurezza.

Nella versione 511 sviluppata per le applicazioni più semplici l’amplificatore gestisce un solo raggio
proiettore - ricevitore.

Nella versione 229 sono gestiti 2 raggi con criteri di maggiore sicurezza grazie alla circuiteria ridondante che continua a garantire la protezione anche con la rottura di un componente.

Nella versione 443 l’amplificatore comanda fino a 4 raggi ed è dotato di autoregolazione del livello di funzionamento dei sensori. Questa versione che compensa in auto-regolazione le peggiori condizione operative (polvere, riflessi) è particolarmente indicata per ascensori panoramici ed impianti
speciali anche in esterno ed in presenza di forti disturbi elettro-magnetici.

Caratteristiche tecnicheTop

  • Alimentazione 10-30 Vdc
  • Assorbimento 50 mA + 10 mA/Sensore
  • Portata max. 6 m
  • Protezione IP30
  • Uscita a relè COM- NO-NC ( 0,5A - 24Vdc)
  • Lung. cavi sensore 5 + 5 m

DimensioniTop

Amplificatore 122 x 78 x 31 mm
Proiettore.ricevitore dia. 13 x 20 mm

Come ordinareTop

IRK 511 Kit fotocellula ad 1 Raggio (Amplificatore + 1 Sensore)

IRK 229Kit fotocellula a 2 Raggi (Amplificatore + 2 Sensori)

IRK 443Kit fotocellula a 4 Raggi (Amplificatore + 4 Sensori)
