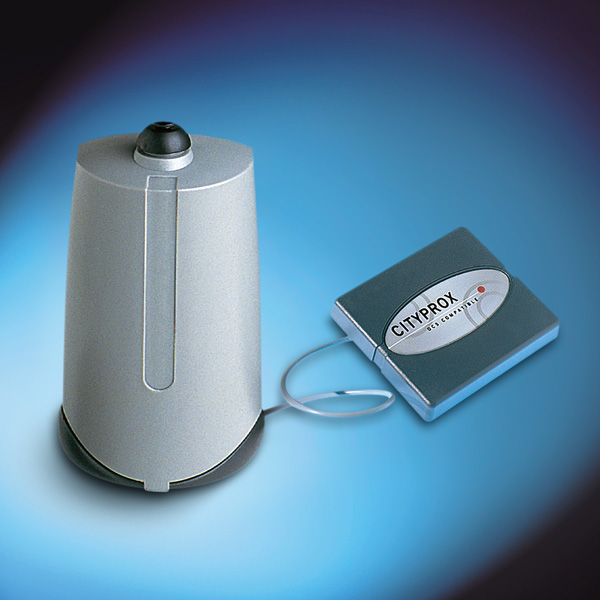

Il K Prox T10 è composto da un lettore di prossimità denominato City Prox e da un box di decodifica
DLX T10, collegati tra loro con 3 fili fino ad una distanza massima di 100 metri.

Tramite autoapprendimento per prossimità, si possono memorizzare 31 utenti diversi, espandibili fino a 126 o
500 con una memoria opzionale.

L’applicazione tipica è quella di permettere l’accesso a determinati piani, non accessibili normalmente con pulsantiera, esclusivamente a persone autorizzate munite di
tessera o porta-chiavi.

L’uscita a relè temporizzata da 1 a 30 secondi, permette di interfacciarsi facilmente con la pulsantiera o altri apparati dell’ascensore.

Ad ogni box di decodifica si possono collegare fino a 3 lettori Prox per comandare da 3 differenti accessi una stessa funzione.

Caratteristiche tecniche Top

• Alimentazione 12-24 Vdc
• Assorbimento 60 mA
• Distanza di lettura 6-10 cm.
• Protezione IP 44

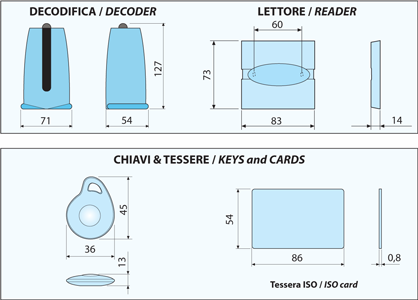

DimensioniTop

CollegamentiTop

Lettore:S / + / - (3 fili sez. 0,22 – max 100 m)
Decodifica:S / + / - / + Vdc / Gnd (0V) - Relay OUT (COM / N.C./N.O.)

Come ordinareTop
